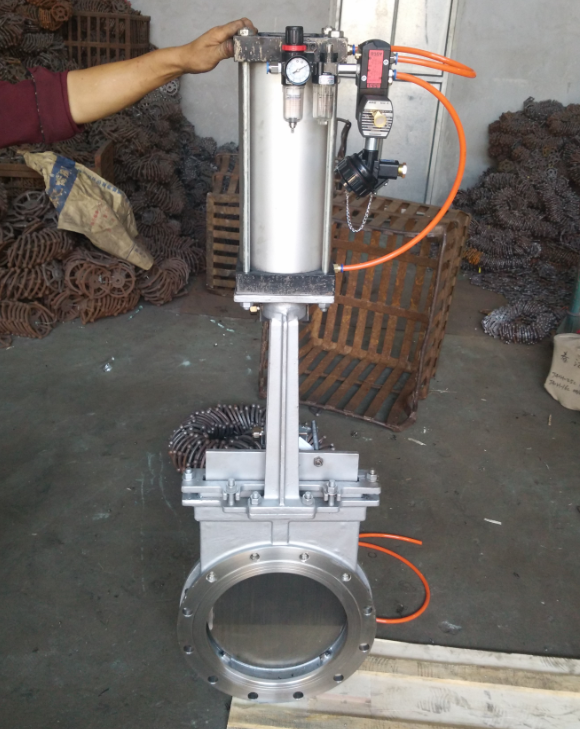

氣動刀閘閥技術要求

　　一、工藝參數

　　DN300 PZ673H-10R 壓力1.0Mpa 通經300mm

　　1、介質：煤氣氣化爐飛灰

　　2、工作溫度：≦1000攝氏度

　　3、工作壓力：1.0Mpa

　　二、其他要求：

　　1、氣動刀型閘閥具有密封好、泄漏小及閥桿不平衡力小等特點。開關閥泄漏等級應不小于ANSI B16.104-Ⅳ級標準。填料由廠家根據流體介質而定，且滿足現場使用要求，在質保期內出現問題，由乙方負責免費更換。

　　2、 配套執行機構、法蘭(不低于標準ANSI 150#，根據清單要求壓力等級選擇)、空氣過濾減壓器、電磁閥、行程開關等相關附件齊全。對于屬于整套設備運行和施工所必需的部件，即使本要求未列出或數目不足，乙方仍須在執行合同時補足。

　　3、該閥門應用于輸灰系統封料閥，閥門及密封件應有較高的耐高溫性，保證閥門使用過程中動作及密封良好。

　　4、閥內件具體包括閥芯、閥座、閥桿等。閥體、閥內件材質按數據表中要求而定，要有較強的抗沖刷和抗腐蝕性能。閥芯閥座(包含表面材料)材質要求一致。材質不低于310S。

　　5、閥門外形尺寸需到現場確認，保證現場裝配及使用要求。

　　6、所有閥門表面應進行加工，保證外型美觀、耐腐蝕。

　　7、閥門密封材料需采用耐磨損耐高溫免維護填料，保證設備長期運行使用。

　　8、閥門有特定流向要求的閥門，流向應清晰地標識在閥門上。

　　9、開關閥的執行機構輸出力應滿足不同工況下使用時的壓差要求，其剛度應滿足系統穩定性的要求。

　　10、開關型氣動執行機構的始、終端應裝設行程開關(可調)。這些行程開關在全開、全關位置開關方向應各具有獨立的常開觸點及常閉觸點。

　　11、每個閥門設一個不銹鋼銘牌，銘牌上打印制造廠名、產品編號、產品型號、位號、口徑、流通能力(Cv值)、閥體壓力等級、材質、作用方式及制造年月等內容，牢固地固定在閥門上。

　　12、閥門整體防爆等級不低于Exd IICT4,防護等級不低于IP65。

　　13. 防爆等級要求;Exd IICT4 防護等級要求： IP65
