閥門詳情

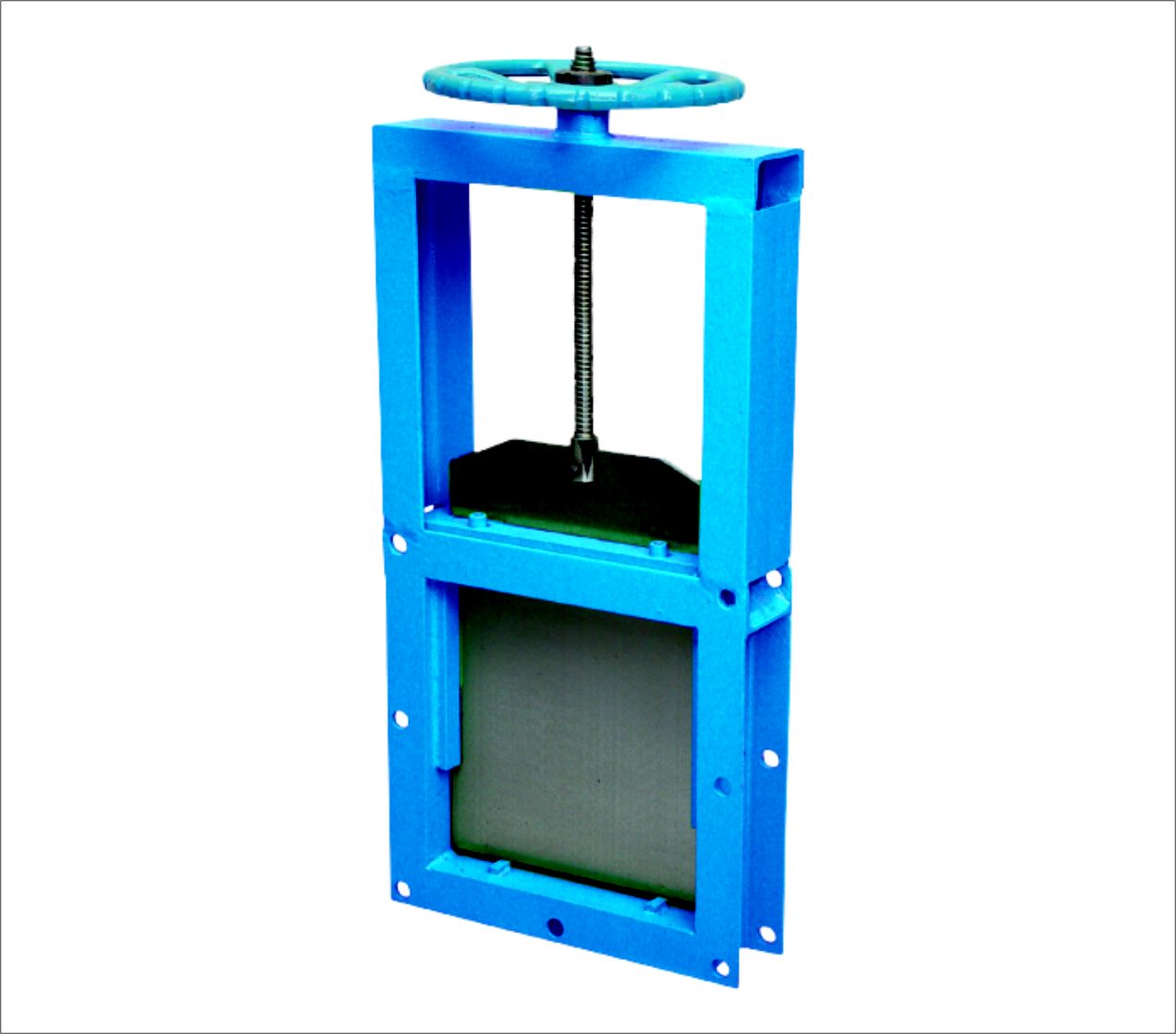

　　插板閥產品介紹：插板閥別稱手動式刀型閘閥，刀形截止閥這是這種閘板與高壓閘閥自始至終密不可分觸碰密封性的閘閥，其基本原理是閘板上打有1個公稱直徑尺寸的圓口，根據閘板開閉促使閘板上圓口跟公稱直徑做徹底擺脫和相符合的姿勢。此閘閥的優勢取決于油路板公稱直徑無帶槽，物質不容易卡阻阻塞，而且具備全公稱直徑商品流通特點，其密封性構造能夠 分軟密封性、硬密封構造。透過式刀閘閥是具備高精密結構，工藝性能好，結構緊湊等特性，密封性高壓閘閥為主題活動總體設計，有防損壞和全自動賠償作用，因此使用壽命更長。在關掉和打開全過程中高壓閘閥跟閘板始終緊靠健身運動，促使閘閥開閉力平穩，而且具備斷開物質等特性。

　　插板閥特性：

　　刀型閘閥具備構造簡易緊湊型、設計方案有效、輕形節約建材,密封性靠譜、實際操作輕巧靈便、重量輕、安全通道順暢、流體密度小、很輕、易安裝、易拆裝等優勢，可在壓力1.3MPa-2.3MPa，應用溫度-28-700℃狀況下一切正常工作中。刀型閘閥其閘板具備裁切作用，可刮除突面上的黏著物，全自動消除臟物，不銹鋼板閘板可避免浸蝕造成的密封性泄露。

　　刀型閘閥的安裝應用：

　　1. 安裝前須查驗閘閥腔內和突面等位置，不容許有廢棄物或沙粒粘附

　　2. 各聯接位置地腳螺栓,規定勻稱扭緊

　　3. 查驗填充料位置規定卡緊，既保證填充料的密閉性，還要確保閘板打開靈便

　　4. 客戶在安裝閘閥前，務必審校閥門型號，聯接規格及留意物質流入，確保與閘閥規定完整性

　　5. 客戶在安裝閘閥時，務必預埋閘閥驅動器的必需室內空間

　　6. 驅動器設備的布線須按路線圖開展

　　7. 刀型閘閥務必每季度維護保養，不可隨便撞擊及擠壓成型，以防危害密封性

　　8. 電(手)動插板閥適用于鍋爐冷、熱風道或煙道需要關斷介質流向的場合。該產品工作可靠、啟閉靈活、密封嚴密，是火電廠鍋爐系統中的重要輔機配套設備。可根據用戶提供的技術要求設計制造及選用不同的材質，電動插板門采用絲桿傳動，氣動插板門采用氣缸推動，具有運轉靈活無卡澀，密封性能好等特點.設備在高溫狀態下工作可靠、啟閉靈活、關斷嚴密，且強度高，剛性好，堅固耐用，目前已廣泛應用于全國各大火力發電廠。

　　





　　插板閥結構特點

　　1. 插板閥采用全封閉式結構設計，插板開啟后位于另一側密閉的檢修室內。

　　2.插板采用專用的整平板，并對插板的密封面進行車銑切屑加工,密封間隙小,密封性能好。

　　3. 插板閥與現場管道連接方式可以為法蘭螺栓連接、插入反法蘭焊接或管道直接對焊連接。

　　4. 電動插板閥由啟閉電動裝置驅動螺桿副旋轉產生軸向移動，再經過導向傳動螺桿套帶動插板移動，抽出或推入插板，完成插板的開啟或關閉動作，運行平穩可靠。

　　5. 氣動插板閥由啟閉氣缸插入殼體內拉動或推動插板的開啟或關閉。

　　6. 電動(氣動)插板閥開啟或關閉通過安裝在插板二側面上的滑動滾輪，使插板限制在軌導內運行，采用優化設計方案，插板移動平穩輕便，驅動力矩小。

　　7. 插板閥可以遠距離操作或程序控制，有DCS遠控接口。其中電動插板門配套機電一體化電動裝置，可就地和遠控操作，并配帶手輪操作機構;氣動插板閥配套氣缸并提供控制箱，可就地和遠控操作。

　　插板門技術參數

　　1. 型號表示方法：

　　電動插板門 DZM(型號)-W(寬度)×H(高度)

　　氣動插板門 QZM(型號)-W(寬度)×H(高度)

　　安裝位置：水平風道、垂直風道、傾斜風道。

　　2. 流通介質：冷、熱空氣或其它氣體。

　　3. 設計耐壓：0.35MPa

　　4. 設計耐溫：≤550℃

　　5. 內泄漏率: ≤0.5%;外泄漏率：0

　　6. 電動插板門：電源 交流三相三線~380V/50Hz或由用戶確定

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用插板閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定插板閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
