　　ZAQF 暗桿式鑄鐵鑲銅閘門的詳細資料：

　　產品名稱：暗桿鑄鐵鑲銅閘門，鑄鐵鑲銅閘門

　　產品型號：ZAQF

　　產品規格：DN200*200-DN3000*3000

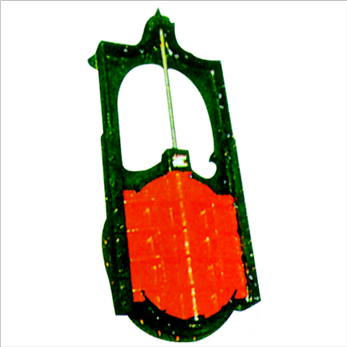

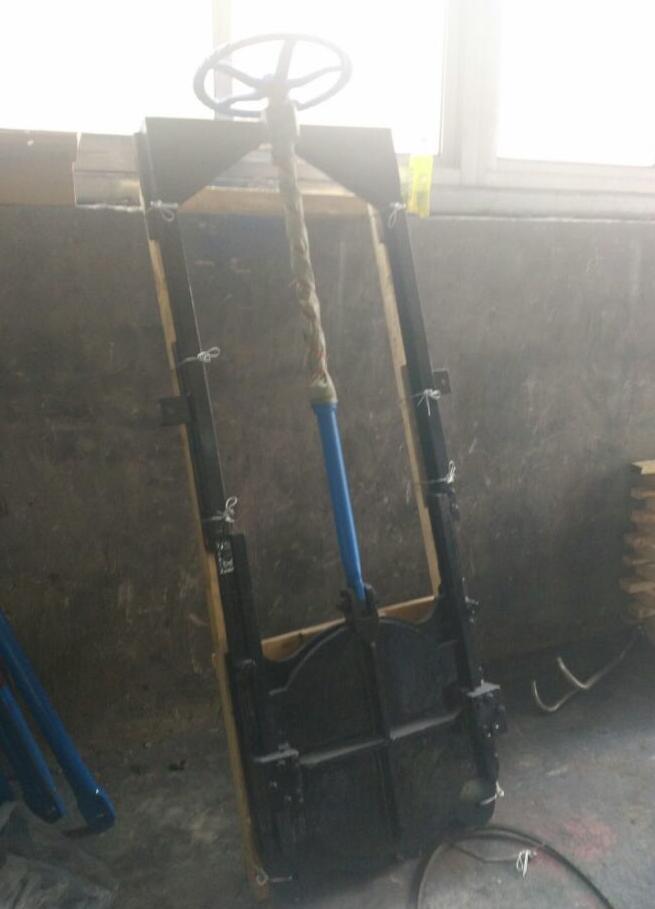

　　產品圖片：

　　





　　一、暗桿式鑄鐵鑲銅閘門產品用途：

　　暗桿式鑄鐵鑄銅閘門用于給排水、防汛，水利水電工程中。用來截止、疏通水流的作用。尤其是風景區、道路工程，建筑物不適合安裝明桿式鑄鐵鑄銅閘門的場合。

　　暗桿鑄鐵鑲銅閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動

　　適用介質：污水、海水，清水。

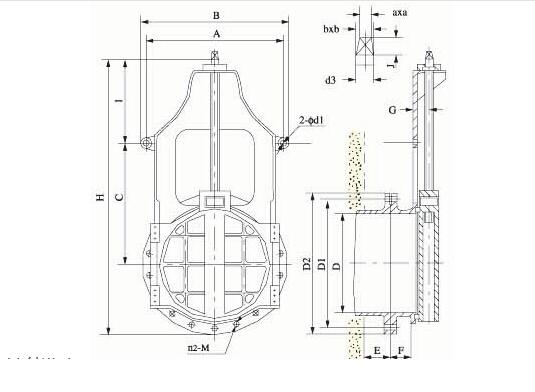

　　二、暗桿式鑄鐵鑲銅閘門結構特點和工作原理:

　　1暗桿式鑲銅鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門，其導軌可與門框澆注成一體)，導軌長度一般為閘門全開啟高度的 1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

　　2暗桿式鑲銅鑄鐵閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

　　3采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

　　4 品種規格齊全，適應性廣。

　　5暗桿式鑲銅鑄鐵閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

　　三、暗桿式鑲銅鑄鐵閘門主要性能指標:

　　a)閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

　　b)密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m

　　c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。

　　d)工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水 PH 值：5～10

　　e)安裝位置：正常狀態下正向迎水、處于鉛垂狀態。

　　f)大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m

　　g)啟閉速度：不小于0.2m/min，不大于1.5m/min。

　　h)閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

　　
