插板閥怎么更好的解決密封結構？
來源: 閥門技術 發布時間: 2020-04-21 20:30 瀏覽次
插板閥怎么更好的解決密封結構？

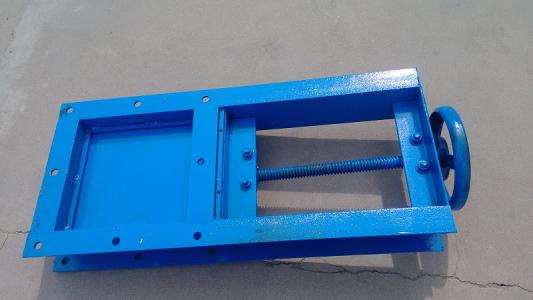

插板閥是安裝在室外燃氣管道上的插入式氣體隔離閥。工作時是常開，高爐關閉時，玻璃型閘板關閉，煤氣管道切斷，該閥結構簡單、重量輕、密封效果好，廣泛應用于冶金系統的輸氣管道中。
插板閥是安裝在室外燃氣管道上的插入式氣體隔離閥。工作時是常開，高爐關閉時，玻璃型閘板關閉，煤氣管道切斷，該閥結構簡單、重量輕、密封效果好，廣泛應用于冶金系統的輸氣管道中。
插板閥能保證閥門在密封狀態或開啟狀態下的整體密封效果，達到零泄漏標準，閥門處于開關狀態時，插板閥和閥體之間的位移間隙會產生外部泄漏，玻璃式插板閥位于燃氣管道閥門系統的燃氣總管末端，其非整體密封狀態將直接導致燃氣泄漏，形成安全生產隱患。
插板閥的密封填料是各種橡膠，容易老化和磨損，為確保閥門的密封性能，必須定期更換失效的密封填料，插板閥的原設計結構是在上閥體和下閥體的密封面上分別加工一個密封槽，在上閥體和下閥體的密封槽中填充密封填料，閥門安裝后，通過轉動傳動軸，利用傳動軸兩側的左右螺紋和傳動套筒外的方形螺母，使密封填料與閥板緊密接觸，達到密封閥門的目的。
當需要更換密封填料時，需要將閥門拆卸在燃氣管道上，然后拆卸閥板和上下閥體，然后可以更換上下閥體密封槽中的密封填料，更換閥門密封填料后，閥門應重新組裝并安裝在燃氣管道上，這種更換過程不僅復雜，而且影響高爐的正常生產，造成經濟損失，為減少更換密封填料的次數，只能選擇昂貴的硅橡膠產品作為密封填料。
為了解決插板閥在開關切換狀態下的外部泄漏現象，在插板閥的承壓方向上設置一個直徑相同的雙偏心蝶閥。當插板閥改變其密封狀態時，首先關閉雙偏心蝶閥，然后調整插板閥。
插板閥狀態改變后，打開雙偏心蝶閥，完成轉換程序，雖然雙偏心蝶閥在長期關閉狀態下會產生輕微泄漏，但在提前切斷燃氣管道后，可以防止插板閥在開啟和關閉狀態切換過程中的外部泄漏，從而達到安全生產的目的。
為簡化更換插板閥密封填料的過程，對該閥的密封結構進行改進，將上下閥體的封閉密封槽改為開放結構，外端面為三塊圓弧形圍板，每個圍板通過緊固螺栓與密封槽連接。當密封填料失效時，只需拆卸圍板即可方便快捷地更換密封填料，為延長密封填料的使用壽命，在密封填料和密封槽頂端之間設置有調節環，密封填料磨損時，可以通過調節螺栓來減小密封填料的空間，增加密封填料與閥板之間的緊密度，達到閥門的密封效果，相應延長密封填料的使用壽命，由于密封填料的可更換性提高，可以選擇低成本的橡膠石棉盤根作為密封填料，達到良好的密封效果。
