閥門詳情

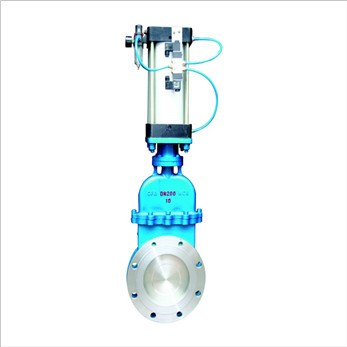

　　DMZ673X氣動暗桿刀型閘閥借助壓縮空氣驅動的閥門。氣動刀型閘閥簡單地說就是用氣動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。本類閥門在管道中一般應當水平安裝。

　　l、氣動刀型閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50—900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

　　





　　2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

　　3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。

　　4、氣動刀型閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。

　　5、氣動刀型閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。

　　6、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

　　DMZ673X氣動暗桿刀型閘閥執行標準：

　　設計標準JB/T869l-1998 MSS SP-81

　　法蘭標準GB/T9113.1-2000

　　結構長度GB/T1-5188.2-94

　　試驗和壓力GB/T13927-2000

　　DMZ673X氣動暗桿刀型閘閥執行器技術參數：

　　零件名稱材質名稱材質牌號

　　圓螺母優質碳素鋼25

　　氣缸組合件

　　軸承壓蓋優質碳素鋼35

　　閥桿螺母鋁青銅ZCuA19Mn2、ZCuA19Fe4Ni4Mn2

　　鋁黃銅ZCuZn25A16Fe3Mn3

　　軸承—51110

　　閥桿不銹鋼304、316、2Cr13

　　支架碳素鋼、不銹鋼WCB、CF8等

　　閘板不銹鋼304、316、304L、316L、2Cr13

　　螺栓螺母優質碳素鋼35

　　填料壓蓋碳素鋼WCB

　　填料柔性石墨盤根石棉根增強四氟纖維盤根—

　　閥體碳素鋼、不銹鋼WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不銹鋼

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用DMZ673X氣動暗桿刀型閘閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定DMZ673X氣動暗桿刀型閘閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
