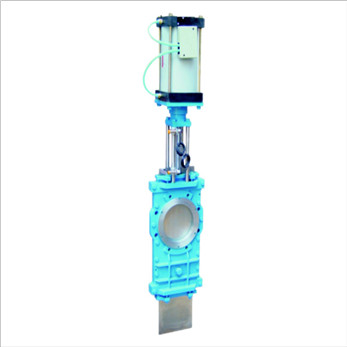

　　一、SCZ673氣動穿透式刀型閘閥概述：

　　氣動穿透式刀閘閥：氣動穿透式刀閘閥的結構可以根據客戶需要做成硬密封、軟密封結構，穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

　　





　　二、SCZ673氣動穿透式刀型閘閥型號說明：

　　產品型號：SCZ673H-10C、SCZ673X-10C、SCZ673W-10P

　　型 號 編 制 說 明：

　　特種閥門代號：SC表示穿透式;

　　閥門類型代號：Z表示閘閥;

　　驅動形式代號：6表示氣動;9表示電動;2表示電液動;5表示傘齒輪;7表示液動;

　　連接形式代號：7表示對夾式;

　　結構形式代號：3表示單閘板;

　　密封材料代號：H表示Cr13(硬密封);F表示PTFE四氟(軟密封);X表示橡膠(軟密封);

　　Y表示硬質合金(硬密封);W表示不銹鋼(硬密封);

　　工作壓力代號：6、10、16表示其數值是以MPa為單位的公稱壓力值的10倍;

　　閥體材料代號：C表示WCB鑄鋼;P表示304不銹鋼;R表示316不銹鋼;NR表示310S不銹鋼;

　　三、SCZ673氣動穿透式刀型閘閥原理：

　　穿透式刀閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

　　四、SCZ673氣動穿透式刀型閘閥產品特點：

　　1、閥門采用整體式設計，，流體阻力小，操作靈活方便。

　　2、穿透式刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。

　　3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

　　4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

　　5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長;軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。

　　6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

　　五、SCZ673氣動穿透式刀型閘閥應用：

　　SCZ673氣動穿透式刀型閘閥是閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。適用于排渣、紙漿、泥漿、污水等管道的控制。廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。

　　穿透式刀閘閥驅動方式：手動,傘齒輪,氣動,電動其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

　　六、SCZ673氣動穿透式刀型閘閥設計標準：

　　法蘭標準

　　GB/T 9113.1-2000

　　JB/T 79.1-1994

　　HG 20592-2009

　　ASME B 16.5 EN 10920-1:2001

　　強度及密封試驗標準

　　JB/T 9092 -1999

　　硬度密封等級

　　MSS SP 81-2001 40ml/inch 壓力-溫度額定值

　　GB/T 12224 -2007

　　ASME B16.34 -2003

　　ISO 7005-1

　　結構長度標準

　　MSS SP 81-2001

　　GB/T 12221-2005 J16

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用SCZ673氣動穿透式刀型閘閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定SCZ673氣動穿透式刀型閘閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
