閥門詳情

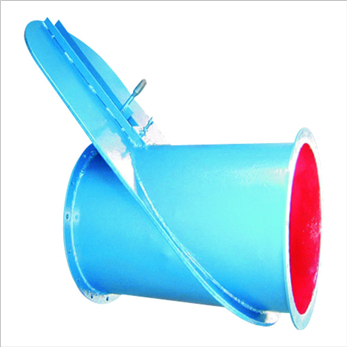

　　一、斜插式插板閥概述：

　　斜插式插板閥殼采用等徑直筒結構，煤倉下煤過程中，原煤在插板閥部位基本不受閥殼內壁的徑向擠壓，避免了原煤在插板閥部位的堵塞。目前現場使用的煤倉隔離插板閥閥殼是通過天圓地方與給煤機入口相連接，天圓地方結構正是該部位堵煤的原因所在。斜插式插板閥的閥板采用傾斜放置，與豎直閥殼成一定角度，這種結構可以有效防止閥門開合過程中插板帶煤而導致閥板腔室內積煤，從而解決長時間運行后由于閥板腔室積煤開合困難的問題。 斜式插板閥的閥板腔室設計有密封風，風源可以從給煤機密封風接入。這一設計進一步解決閥板腔室的積煤問題，有效保證長期運行后，插板依然開關靈活。插板閥還可以與煤倉斷煤信號進行一體化設計，即將原煤倉斷煤檢測元件與插板閥設計在一起，為原設計沒有煤倉斷煤信號的原煤倉進行技術改造提供方便。

　　二、斜插式插板閥主要技術參數和性能：

　　公稱通徑;200X200~1000X1000

　　適用溫度;-10~+120℃

　　連接法蘭;GB/T9113.JB/T79

　　主體材料;Q235A.304.316.304L.316L

　　密封形式;硬密封，軟密封

　　配套附件;安裝法蘭

　　三、斜插式插板閥應符合下列規定：

　　1.殼體應嚴密，內壁應作防腐處理

　　2.插板應平整，啟閉靈活，并有可靠的定位固定裝置

　　3.斜插板風閥的上下接管應成一直線

　　檢查數量 按類別、批抽查 10%，不得小于1個

　　檢查方法 手動操作，尺量、觀察檢查

　　四、密閉式斜插板閥構造

　　1、密閉式斜插板閥的構造如圖 所示，多用于風機出 口或主干風道處用作開關。通過拉動手柄來調整插板的位置即可改變風道的空氣流量。其調節效果好，但占用空間大。

　　





　　2、平、密閉式斜插板閥制作

　　1)閘板制作時要平整，套閘板的上、下兩塊悶板與墊板規格要相同;斜插板閥的上、下兩塊悶板開孔要相互錯開，但螺孔要對正。悶板開孔時，斜插板閥按 45°設置，形狀為橢圓形。

　　2)將兩塊悶板先定位焊在管端上，并組合檢查管子是否成一直線;找正后，方可焊接。

　　3)裝配時，將兩塊悶板中間墊好墊板。放人插板閥，再把緊螺栓，要求拉動閥板時動作靈活。

　　3、密閉式插板閥安裝

　　密閉式插板閥主要是用于密封性要求較高的除塵系統。為了不便插板閥產生積塵現象，密閉式插板閥在水平風管上安裝時，插板應順氣流方向;在垂直風管安裝時，插板應逆氣流方向，其安裝的方向如圖 5-2 所示。

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用斜插式插板閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定斜插式插板閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
