閥門詳情

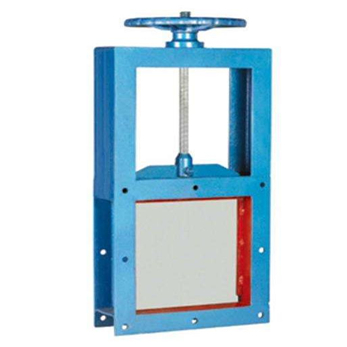

　　螺旋插板閥也叫手動插板閥，一般于星型卸料器配套設施應用。螺旋插板閥的直經與星型卸料器入料口配套設施，有正方形和環形二種。此插板閥的優勢取決于閥體公稱直徑無帶槽，介質不容易卡滯阻塞，而且具備全公稱直徑商品流通特點，合適粉體設備顆粒物介質的管路中應用。

　　插板門密封性構造能夠分軟密封性、硬密封構造。工藝性能好，結構緊湊等特性，密封性高壓插板閥為主題活動總體設計，有防損壞和全自動賠償作用，因此使用壽命更長。插板門在關掉和打開全過程中高壓插板閥跟閘板一直緊靠健身運動，促使插板閥開閉力平穩，而且具備斷開介質等特性。配備手輪能夠很立即實際操作手輪來啟閉閥門。

　　





　　螺旋插板閥構造特性及原理：

　　手動單邊螺旋插板閥關鍵由框架結構、閘板、絲桿螺母、螺帽等零件組成。該閥構造簡易、實際操作靈便、重量較輕、無卡阻、斷開快、非常適用各種無黏度的固態、顆粒料及低于φ10mm 的顆粒料，晶體料的運輸及總流量調整，手動單邊螺旋水閘安裝不會受到視角限定。實際操作便捷，能隨時隨地調節油管壓力。流體力學摩擦阻力小;啟、閉需要扭矩較小;全開時，突面受工作中介質的沖蝕比球閥小;型體構造非常簡單，生產制造工藝性能不錯。

　　螺旋閘門概述

　　SCREW GATE VALVE

　　螺旋閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

　　This valve is widely used at the top and bottom of store house and carry port in metallurgical, mining, building material, food, chemical industries etc. It is the ideal equipment to control a great changing flow, to open and close frequently and to stop quickly.

　　螺旋閘門結構特點

　　Structure characteristic:

　　結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式， I 型為手輪， II 為鏈輪。單向和雙向兩種結構形式， LZD 為單向、 LZS 為雙向。

　　This valve is simple in structure, handy to operate, light in weight, non-obstructive and quick to stop. It is suitable to be used to carry all kinds of solid material, particle and crystal particle whose diameter is below 10mm and to adjust the flow. It can be installed at any angle and operated handily. The size of its gate can be regulated at any time. This valve has two type of operation. One is manual wheel operation; the other is chain wheel operation. Ⅰ means manual wheel. Ⅱ means chain wheel. The valve has two type of construction LZD is signal direction and LZS is double direction.

　　螺旋閘門工作原理

　　Working principle

　　主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

　　It is mainly made up of frame, gate board, screw pole, nut etc. Rotate the handwheel by hand, then the screw pole drives the nut and gate board move in horizontal to and fro to open or close the valve.

　　中特閥門訂貨須知：

　　尊敬的用戶您好：如果在您確定要使用螺旋插板閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、閥門的產品名稱與型號、閥門的口徑、閥門是否帶附件以便我們的為您正確選型、閥門的使用壓力、工況的使用溫度和閥門使用介質溫度。

　　二、若已經由設計單位選定螺旋插板閥型號，請按相關型號直接向我們銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中特閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.jstfskjx.com】如有任何疑問。您可以致電13868647363給我們,我們一定會盡心盡力為您提供優質的服務。
